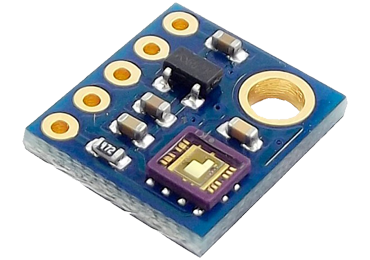

Usar o Sensor ultra-violetas

O sensor de ultravioletas mede a luz no espectro ultravioleta, além do alcance possível visto a olho nu. Mais especificamente, o sensor monitoriza a luz nos comprimentos de onda entre os 280nm e os 390nm, esta gama cobre as faixas dos UVA e UVB, sendo respetivamente os raios responsáveis pelos danos causados à pele abaixo da sua superfície e os responsáveis pelas queimaduras solares sobre a pele.
Este sensor fornece informações sobre a quantidade de radiação nociva a que o protótipo do satélite está a ser exposto, que poderá depois ser armazenada em base de dados para a sua utilização e interpretação futura.

Guia de montagem

Use as instruções a seguir para ligar o sensor de UV.

Vídeo de montagem

Visualise o vídeo Missão 1 Tutorial: Sensor UV e acompanhe a montagem do sensor UV.

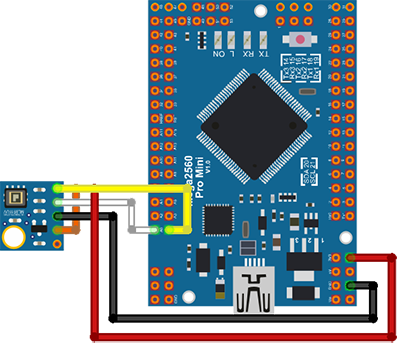

Diagrama de montagem

Instruções de montagem

  1. Fio amarelo: Ligar o pino EN do sensor UV ao pino A1 do Arduino Pro Mini.
  2. Fio branco: Ligar o pino OUT do sensor UV ao pino A0 do Arduino Pro Mini.
  3. Fio laranja: Ligar o pino EN do sensor de UV ao pino 3V3 do sensorde UV.
  4. Fio preto: Ligar o pino GND do sensor UV ao pino GND do Arduino Mega Pro Mini.
  5. Fio vermelho: Ligar o pino de 3,3V no sensor de UV ao pino de 3.3V do Arduino Mega Pro Mini.

Código para o Sensor UV - ML8511UV

O código que se segue é o código mínimo necessário para ligar o sensor de UV à plataforma de experiências LUSOSAT.

/***************************************************
 * Sensor Ultra violeta ML8511
 ***************************************************
 * Este exemplo lê a intensidade UV do sensor ML8511
 * Criado em 06/09/2016
 * Por Mesquita
 ****************************************************/

/******************Informações**********************
 * 1.Ligar o Sensor UV ML8511 ao pino A0 do Arduino
     http://www.lusosat.org/images/uv_ML8511UV_1.png
 * 2.Código testado com o Arduino UNO, Nano, Mega e Mega Pro Mini
 ****************************************************/

int pinoIntensidadeUV = A0; // Pino onde o sensor está ligado

void setup(){
  pinMode(pinoIntensidadeUV, INPUT);
  Serial.begin(9600); // Abre a porta serie para 9600bps
  Serial.println("A inicializar...");
}

void loop(){
  int nivelUV = mediaLeituras(pinoIntensidadeUV);

  float voltagemSaida = 5.0 * nivelUV/1024;
  float intensidadeUV = mapfloat(outputVoltage, 0.99, 2.9, 0.0, 15.0);

  Serial.print("UVAnalogOutput: ");
  Serial.print(uvLevel);

  Serial.print(" Voltagem Saida: ");
  Serial.print(voltagemSaida);

  Serial.print(" Intensidade UV: ");
  Serial.print(intensidadeUV);
  Serial.print(" mW/cm^2");

  Serial.println();
  delay(100);
}

// Media de leitura de um pino
// Devolve a media
int mediaLeituras(int pino){
  byte numLeituras = 8;
  unsigned int valor = 0;

  for(int x=0; x < numLeituras ; x++)
    valor += analogRead(pino);
  valor /= numLeituras;

  return(valor);
}

//The Arduino Map function but for floats
//fonte: http://forum.arduino.cc/index.php?topic=3922.0
float mapfloat(float x, float in_min, float in_max, float out_min, float out_max){
  return (x - in_min) * (out_max - out_min) / (in_max - in_min) + out_min;
}

Usos para o sensor de temperatura

Terra
  - Risco de queimaduras
  - Temperatura interior/exterior das habitações
  - Solidificação de epoxy com temperatura
  - Avaliação de protetores de temperatura
  - Determinar o risco de degradação solar nos plasticos

Espaço
  - Detetar a luz UV do sol
  - Atividades com o sensor

Experiências

  - Monitorização de plantas
  - Óculos solares e os raios UV
  - Especificações do sensor

Recursos Adicionais

  - ML8511 Reference Board Manual para Sensores UV
  - ML8511 Datasheet
  - ML8511 UV Sensor Hookup Guide
